強力交叉復合膜的性能及應用

一、什么是強力交叉復合膜？

     以低壓聚乙烯（HDPE)為主要原料，由吹膜機吹出一定厚度的圓筒狀膜，經(jīng)拉伸定型，再由分切機分切成與原機器拉伸方向呈45°角的片狀卷膜，再采用特殊工藝十字交叉，雙層粘貼而成復合薄膜。其最為核心工藝過(guò)程為：分切（slit），雙層復合（Double laminated）以及沿機器方向拉伸（Machine direction stretch），所以將經(jīng)過(guò)上述三道工藝制作而成的低壓聚乙烯強力交叉復合薄膜簡(jiǎn)稱(chēng)為SDM膜。

強力交叉復合薄膜的工藝流程：

原料配混→→吹膜→→拉伸→→分切→→高壓粘合 →→印刷→→成品包裝

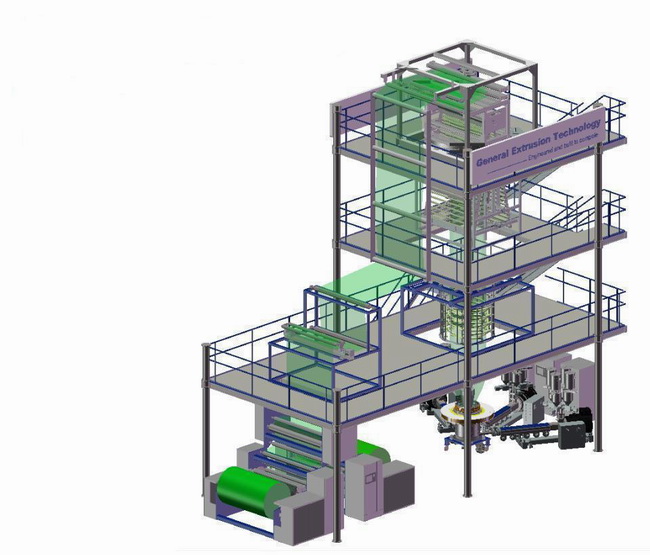

1、吹膜.

基材薄膜采用三層共擠結構，可以靈活選擇三層采用不同的原料。以滿(mǎn)足不同的功能要求。

2、拉伸 ：   聚合物在未拉伸時(shí)，大分子鏈、鏈段或微晶的排列是無(wú)序的，因此呈現各向同性。但是拉伸后，材料的拉伸強度、模量、斷裂伸長(cháng)率、抗沖擊性 等性質(zhì)縱橫向有了顯著(zhù)的差別，順著(zhù)拉伸方向的強度得到成倍提高。影響拉伸的因素主要有拉伸溫度、拉伸比、拉伸速度以及驟冷速度等 。



                       拉伸前后分子鏈排列示意

3、切割：使薄膜長(cháng)度方向與原來(lái)拉伸的長(cháng)分子鏈方向成45°角

4、復合

單一方向拉伸的薄膜，其性能只在拉伸方向上得到增強，而另一方向難免降低，不能滿(mǎn)足做基材膜的需要。

通過(guò)特殊裝置處理，使薄膜的拉伸方向傾斜為45°，亦即其性能最大的方向為45°方向。然后將兩層薄膜交叉復合，得到四周性能均衡的薄膜。

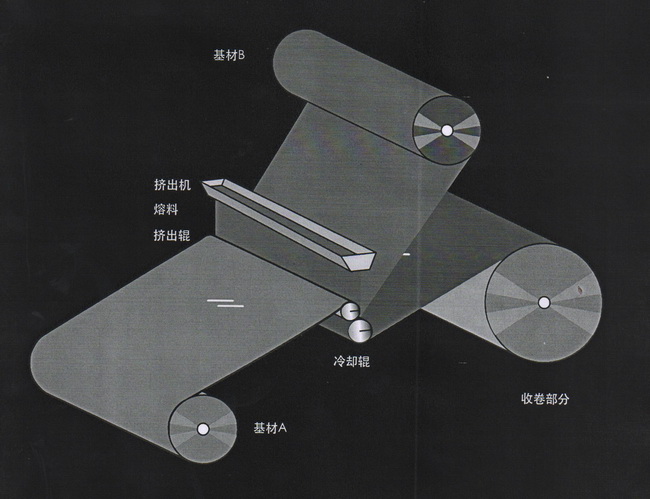

基材A和基材B為不同方向拉伸的薄膜，通過(guò)高分子粘合劑結合在一起，45°交叉，各向性能均勻一致。



二、強力交叉復合膜標準（企業(yè)標準   僅供參考）

 1、分類(lèi)：產(chǎn)品按印刷面顏色分為四種，即為：黑色強力薄膜(Ba)、綠色強力薄膜（G）、藍色強力薄膜(Bu)，白色強力薄膜（W）。其他顏色的強力薄膜可由供需雙方協(xié)商確定。
產(chǎn)品按性能分為30型、40型和60型。

2、規格：強力交叉復合膜寬度規格為：970mm    1000mm     長(cháng)度不小于1000m

(其它規格可以供需雙方商定）

3、厚度及偏差要求：

序號	型號	30	40	60
1	厚度/mm	0.14	0.12	0.10
2	厚度極限偏差/mm	≤  ±0.025
3	厚度平均偏差/%	≤  ±10%
4	寬度偏差/mm	≤  ±3
5	單位面積質(zhì)量/(g/m²)	130	110	90

4、外觀(guān)： 應均勻地收成卷狀，無(wú)明顯的變形及繞卷空隙，兩側面平整，里進(jìn)外出不超過(guò)10mm。
應色澤均勻、表面平整、無(wú)刮痕、無(wú)氣泡、無(wú)孔洞雜質(zhì)等影響外觀(guān)和使用性能的缺陷。

每卷強力薄膜接頭不應超過(guò)4個(gè)，較短的一段長(cháng)度不應少于20m，接頭應剪切整齊

5、物理力學(xué)性能：

序號	項目	30	40	60
1	拉伸強度/Mpa ≥	30	40	60
2	斷裂標稱(chēng)應變/%	≥250
3	落鏢沖擊不破裂樣品數	≥8
4	拉伸性能 拉力/(N/50mm)	≥200		≥250
5	最大拉力時(shí)延伸率/%	≥  200
6	斷裂延伸率/%	≥250
7	釘桿撕裂強度/N	≥60
8	撕裂強度/N	≥25
9	耐熱性	120℃，10min，無(wú)氣泡、不起皺、不發(fā)黃
10	低溫柔性/℃	-35℃，無(wú)裂紋，不分層
11	耐老化	外觀(guān)伍氣泡，無(wú)裂痕，不分層

三、強力交叉復合薄膜性能：

環(huán)保、可回收；輕柔，光滑、堅韌耐用；具有抗撕裂，抗點(diǎn)拉力，抗穿刺，耐磨損，防水隔汽，防銹，抗紫外線(xiàn)、戶(hù)外使用壽命長(cháng)；抗化學(xué)腐蝕，尺寸穩定性強；可縫制、粘接、折彎、打孔、穿孔處不需要加固；極好的耐低溫性能（零下40至90攝氏度），可打印及印刷。

1、強力雙層疊加薄膜，具有更高的撕裂強度和尺寸穩定性，防水性能更優(yōu)于普通薄膜。

2、縱橫網(wǎng)狀結構設計有效解決了無(wú)胎基HDPE高分子片材施工后容易起皺起鼓的現象。

3、面膜經(jīng)技術(shù)處理，具有抗紫外線(xiàn)照射的性能，即使施工后長(cháng)時(shí)間暴露，也不會(huì )影響產(chǎn)品外觀(guān)質(zhì)量，時(shí)間可達6個(gè)月左右。

4、耐高低溫性能優(yōu)異，能適應炎熱和寒冷地區的氣候變化。優(yōu)異的延伸性和抗拉性能，適應結構基層的變形。

6、有獨特的抗穿刺性、自愈性和持續的抗撕裂性能，釘桿水密性?xún)?yōu)異。

7、該產(chǎn)品耐低溫性能好，是地鐵、隧道和不可動(dòng)火現場(chǎng)最佳的防水、防潮和密封材料，還適用于管道的防水、防腐工程。

8、耐腐蝕：該卷材具有很好的耐酸，耐堿，耐化學(xué)腐蝕，在各種環(huán)境中具有優(yōu)良的耐老化性能。
